智慧水务解决方案

水务水利物联网方案(2G/4G/NB-IOT)

水务和水利部门的水表、流量计、压力检测器等监测设备可以通过低功耗或者常供电无线传输模块将检测数据传输到相应的云管理平台上（例如水表管理软件、水资源监控系统、排水泵站监控系统等）。从而实现水利计量，水文、水资源监测控制。

一、低功耗传输终端产品简介

适配多种终端协议，多种网络接入方式，多种供电方式，多种应用场景。

●设计小巧，适合于嵌入各种串口仪表中

●支持1路RS485及2路4-20ma模拟量输入

●智能比对采集数据与设定阈值，并短信告警管理员

●超低功耗设计，电流低至uA 级，配合高性能锂电池使用可数年无需现场维护

●宽幅电源输入（DC 9~24V），支持锂电池及12v直流供电两种方式

●无线网络支持GSM 850/900/1800/1900MHZ四频模式，全球通用；

●内置独立时钟，可灵活设定数据采集与数据上报时间

●支持远程参数设置、程序升级，方便维护

二、抄表平台功能及使用介绍

中断上报数据解析、定制化告警及通知、用户权限与管理及显示关联

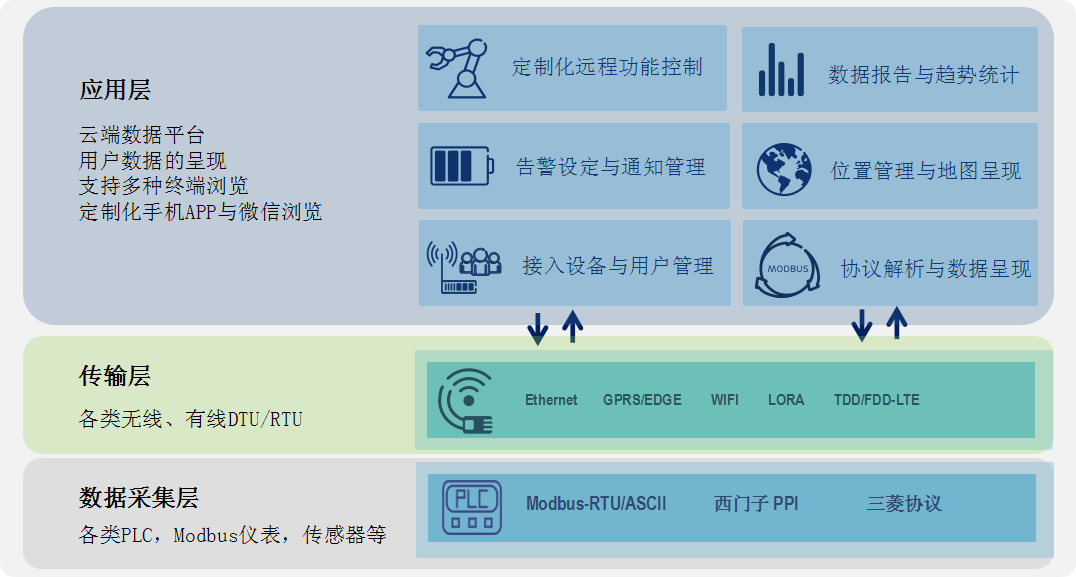

1.数据中心功能架构

2.抄表平台功能介绍

站点管理、区域管理、用户管理、水表数据、GIS地图

（1）站点管理

（2）区域管理

●抄表数据平台对区域的定义有三级

●区域用于归类具有相同属性的数个站点，其可以下挂一个或多个站点

●在创建用户时，可指定该用户管理的区域或者浏览的区域

●系统总区域，只能改名，不能删除

（3）用户管理

●抄表数据平台的用户管理功能根据角色不同，分为管理员属性和浏览用户属性

●其中管理员属性账户可以创建、编辑、删除站点，并且可以设定浏览账户的浏览权限范围

●管理员账户又可分为系统管理员和区域管理员，区域管理员只能管理本区域内的站点

（4）水表数据

①站点历史数据、数据保存到本地

●点击在“水表数据”中每一个站点前的历史操作按钮

●用户可以在该页面选择要浏览的数据的时间段

●用户可以在历史数据中，选择某时间段后，点击“导出”，可将该时间段内的数据保存到本地

②水表详情

●点击在“水表数据”中每一个站点前的详情按钮

●每个水表的统计功能较多，不能一一体现在首页，因此详细的水表数据均存储在“详情”页中

●历史上报的数据详情，在站点的历史数据页每个时间点的右侧点击“详情”可以查看

③图表趋势

●数据趋势目前支持瞬时流量，正累计和净累计流量的趋势

●趋势的时间纬度有两日内的时段曲线，日、月、年曲线

●选择时段曲线时，在时段框内可选择两日内的开始日期和结束日期

⑤警报日志

●在“水表数据”导航栏中点击“警报日志”，进入该站点的历史警报日志

●该站点的历史警报日志可通过“导出”按钮导出excel到本地

●站点的报警条件，在“警报设置”页面”中进行管理

（5）位置管理

●点击“GIS地图”可以跳转至位置管理页面

●地图管理需要用户手动在地图中设定站点位置

●在地图中选定位置后，点击保存位置，即可存储该站点在地图中的定位

●点击地图中的站点坐标，可以进入站点历史数据页
