氧化锆仪表

MTZO-5.1系列氧化锆烟气氧量分析仪是近几十年发展起来的新型测氧器，因其具有结构简单、维护方便、反应速度快、测量范围广等特点，而广泛应用于电力、冶金、供暖、建材、电子等部门，分析各种工业锅炉及窑炉中烟气的氧含量，提高燃烧效率，节约能源，减少环境污染。

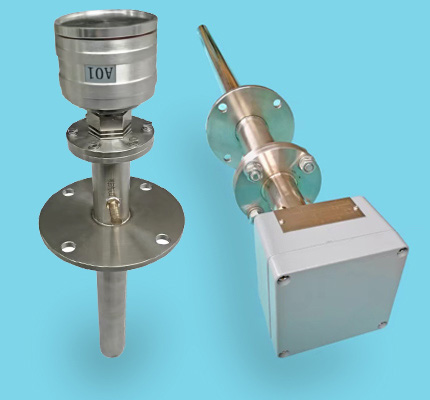

检测器由防尘装置、氧化锆管、加热炉、热电偶、气体导管、接线盒以及壳体等主要部件组成。整个装置采用全封闭型结构，以增加整个装置的密封性能，提高使用寿命。对高粉尘的检测环境，为达到更好的过滤效果，加装了多孔陶瓷过滤器。

工作原理

氧化锆是一种高温电解质浓差电池，在数百度的高温环境下，具有能产生氧离子迁移的导电性能，由于被测气体（烟气或其它气体）与参比气体（空气或其它气体）在氧化锆两侧铂电极的氧分压不同，在两极间有一定数量的氧离子迁移而产生了氧浓差电势，其电势值与氧浓度的关系，可以用能斯特（Nernst）公式来表示：

E=RT/4F×LnP1/P2

式中：E—氧浓差电势（V）

R—理想气体常数（8.314J/moLK）

T—绝对温度值（K）

F—法拉第常数（96500c/moL）

P1—参比气体分压（空气）

P2—被测气体分压

变送器把所测量出的数据，经单片机计算转换，将氧含量在数码管上显示出来，同时转换成电流信号供计算机或计录仪使用。700℃和750℃时氧浓度与氧浓差电势关系见附表．

安装方式

    1、安装点的选择  安装点的烟气温度应符合相关要求，一般来说，烟气温度低，检测器使用寿命长，烟气温度高，使用寿命短。检测器不能安装在烟气不流动的死角，也不能安装在烟气流动很快的地方(如有些旁路气道的扩容腔内)。另外要求烟道漏气较小，检测器安装维修方便，对于中、小型锅炉，建议安装在省煤器前过热器后，因为锅炉系统烟气的流向从炉膛到汽包，经过过热器、省煤器、空气预热器，由引风机经回收处理后从烟囱排放。如果测点过于靠近烟气炉膛出口，由于温度过高，流速较快，将对检测器不锈钢外壳形成冲刷腐蚀，减短使用寿命；如果测点过于偏后，由于烟道系统中漏气现象，将造成测点处氧量值偏高，不能如实反映炉膛中的烟气氧量。

   2、炉墙上的检测器固定法兰用钢材做成过渡架，过渡架的法兰能直接焊在炉墙外壁上或埋入炉墙中，但要求气密牢固。过渡架另一端法兰是为固定检测器而设，因此必须与检测器固定法兰的螺孔相匹配。如选用由12mm安装孔，则将过渡架法兰的￠130mm圆上均布四个￠12mm的安装孔，使用4个M1O×40的螺丝，将它与检测器的固定法兰紧固，为防止漏气，两法兰间可填充橡胶纸板密封圈。

3、检测器的安装检测器的参比气是靠空气自然对流提供的，检测器需水平安装，参比气和标准气接口相应朝下。检测器安装法兰和过渡架法兰之间必须填橡胶纸板，以免空气漏入烟道，影响测量准确度。检测器端头必须离锅炉内壁150mm以上，使过滤器的多孔陶瓷暴露部分背对烟气的流向(过滤器方向可单独转动)以避免陶瓷体受气体冲刷，延长使用寿命。当检测器推入热的烟道时，为防止锆管爆裂，宜分段逐步推入，一般以10～20厘米/分钟为好。

4、传感器与二次仪表或变送器间的接线有氧化锆、热电偶、加热炉共计六根导线，导线均可采用O.75mm2.塑料绝缘电线。

如何选型

主要以下几方面考虑选型：

一.转换器

转换器　有盘装（RF-2D): 开孔尺寸75+2mm×150+2mm

壁挂式（RF-2C):安装 尺寸：260mm×205mm×90mm

转换器的显示量程为：０－20.6%或０－１０％。

输出为： ４-２０mA

上下限为常开节点，用户可自设定报警点。

二.检测器

1.插入深度选择：炉墙厚度＋300mm（检测器长度规格有400mm，600mm，800mm，1000mm，1200mm 可供选择）

2.安装点烟气温度的选择：

烟温<700℃，选择JH标准型检测器

烟温 ≥700℃，选择JH高温型检测器
