MET-1018M模块式流量计（带按键）

固定式流量计技术参数

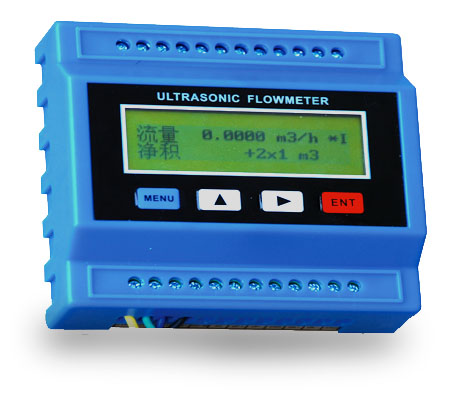

1、转换器

原理：低电压多脉冲、数字时差式

显示方式：2行LCD液晶显示，可显示瞬时流量，流速，累计流量，时间等

精度：1.0%（修正后可达0.5%）

重复性：0.5%

测量周期：500ms

信号处理：精度0.1%4-20mA或0-20mA等电流输出，阻抗0-1K脉冲输出正、负、净流量或热量累计或瞬时流量的频率信号（1-9999HZ之间可选）

继电器输出：可输出多种信号

            可输出五路信号（温度，压力，液位等信号）

数据处理：内有记忆功能，可存储16条安装点参数，多条测量数据；

          自动记忆360日，可累计6年以上的累积流量记录；

          自动记忆开关时刻的流量及断电记忆流量功能；

          可具有光电信号出数据输出方式；

          RS485，RS232接口方式.数据可编程批量控制

工作环境：温度要求-30℃～80℃；温度为85%RH

供电方式：AC220或DC8～36V

功耗：1.5W

2、传感器

组成：陶瓷晶体

工作环境：温度要求-30℃～125℃，可在水下3米以内工作

信号线：128编屏蔽双绞专用信号，单根可延长到500米

测量要求

管径：钢、不锈钢、铸铁、水泥管，铜、pvc、铝、玻璃钢等一切质密的管道，允许带衬里

测量管径：15mm～6000mm

介质种类：水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传播超声波单一均匀的液体

温度：0℃～100°～120℃（外夹式传感器）0℃～125℃（插入式传感器）

浊度：≤10000ppm的含其量较小介质

流速范围：0～12m～30m/s

3、转换器（MET-1018）

4、传感器

安装方式    传感器类型      介质温度     电缆长度（m）  管外径m m

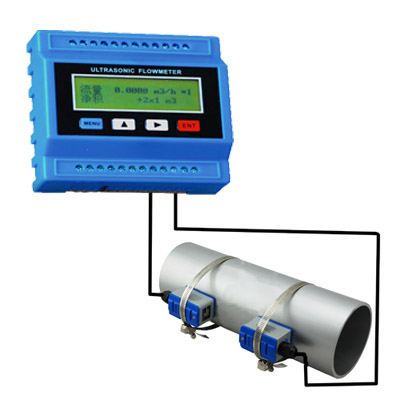

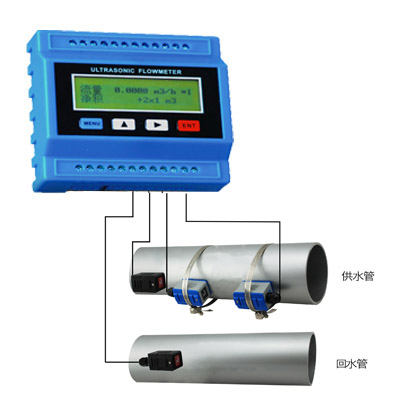

1. 外夹式   HS.小支架       A.常温（下于60℃）

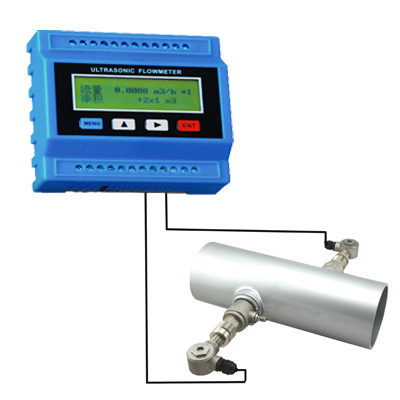

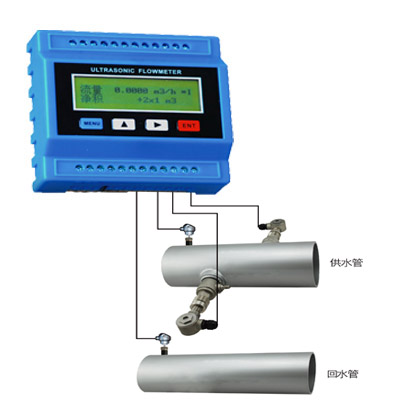

2. 插入式   HM.中支架      B.高温（60℃-125℃）

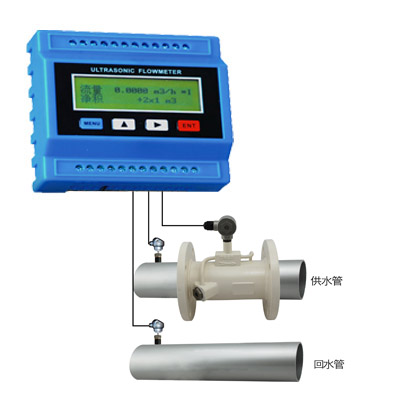

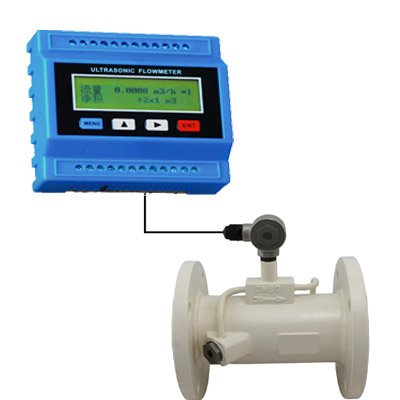

3. 管段式   S.S型传感器

            M.M型传感器

            L.L型传感器

            1.可直焊的管路（如碳钢，不锈钢等）

            2.不可直焊的管路（如铸铁、水泥、pvc等）

            3.直插式

            4.双声道式（只对应插入和管段安装方式）

举例：MET-1018FAN21A50-400

选型说明：标准固定型超声波流量计AC220供电无光电隔离，

          插入式传感器（管路可直焊）常温单根信号线为50米，管径为400mm。
