磁翻板液位计

产品简介

MTUHZ磁翻柱液位计按安装形式可分为侧装式和顶装式两种。主要材质为不锈钢材质磁翻柱液位计。本产品采用优质不锈钢作为液位计本体，表面作抛光或烤漆处理，既精致美观，又经久耐用。面板翻珠采用塑料外壳，轻盈，灵活。

产品原理

     磁翻板液位计，产品技术先进，结构合理，显示清晰直观，由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。也有主体内磁浮子随液位的升降而上下运动，同时驱动主体外指示内的双色磁板翻转，有液位时转示红色、无液位时转示白色。红色和白色之间的界线即代表液位高度。从而使液位指示显得更加清晰。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。UHZ系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。

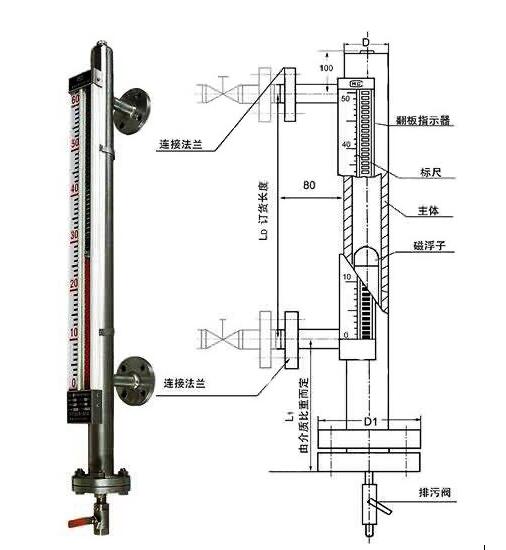

     磁翻板液位计结构如下图所示:

产品应用

广泛用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测；可广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。

特 点

☆ 特点适用于容器内液位的测量，除现场显示外，可增加远传变松和液位控制等。

☆测量范围大，不容易受容器高度限制等。

☆显示直观，方便易读。

☆显示组件与被测介质完全隔离，密封可靠。

☆结构简单，易安装，易维护。

☆耐腐蚀，防爆。

安装要求

      安装：

      ⑴液位计必须垂直安装，偏差≤3mm。

      ⑵液位计测量范围超过4.5米时，在上下法兰中间应增设中间支撑。

      ⑶筒体保持100mm距离内不能有吸磁性材料。

      ⑷浮子装入筒体时，切勿将浮标上下颠倒（磁性端在上）。

      ⑸仔细检查各连接处螺栓是否上紧之后仪表即可投入使用。

      ⑹保温型液位计除按以上要求安装外，还必须连接冷却或加热系统。

      ⑺地下型液位计先把导管安装在地下容器内，再把连接好的浮标、浮球、连杆装入导管，然后安装上半部。

      使用：

      ⑴液位计投入运行时，应先打开上阀门，然后慢慢地打开下阀门，避免容器内的受压介质急速流入管体，使浮子急速上升，造成翻柱跟踪指示失灵或浮子受冲击而损坏。

      ⑵液位计在出厂前各部件按标准均已分别经过内压和外压试验，安装后不必再试压，当容器和液位计连通后做内压试验时应将浮子取出，投入运行时再放入。

      ⑶在使用过程中，由于液位突变或其它原因造成个别翻柱不能翻转可以用校正磁钢（附件）或浮子校正。

磁翻板液位计的注意事项

      1.的对超过一定长度（普通型>3米、防腐型>2米）的液位计。

      2.磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；

      3.当配有远传配套仪表时需做到如下几条：

      4.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；

      5.远传配套仪表上感应面应面向和紧贴主导管；

      6.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；

      7.应根据介质情况，不定期清洗磁翻板液位计的主导管清除杂质；
