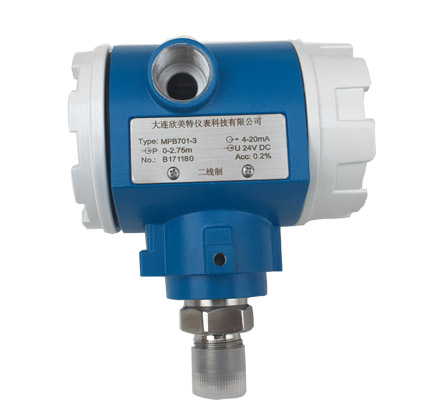

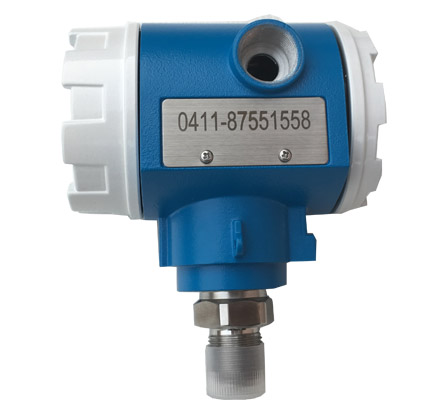

压力变送器

性能规格
零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片。
1） 参考精度
±0.1%校验量程
2） 稳定性:
6个月，±0.1%URL
3）环境温度影响
零点误差：±0.2%URL/56℃
总体误差：±(0.2%URL+0.18%校验量程）/56℃
4）静压影响
①零点：对于量程4至8，在13790kPa下为±0.25%URL，量程3为±0.5%URL。零点误差可在线通过调零修正。
②量程：可修正至±0.2%输出读数/6895kPa。对于量程3，可修正至±0.25%输出读数/6895kPa。
5）振动影响：
在任意轴向上，200Hz下振动影响为±0.05%URL/g
6）电源影响：
  小于±0.005%输出量程/伏特。
7）负载影响：
  没有负载影响，除非电源电压有变化。
8）电磁干扰/射频干扰（EMI/RFI影响）
  由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。
9）安装位置影响：
  零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉；对量程无影响。
功能规格
1)   测量范围
2） 零点与量程
可用本机量程和零点按钮调整，或用HART手操器远程调整。
3） 零点正、负迁移
零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于或等于+URL。校验量程必须大于或等于最小量程
4） 输出
4～20mA DC，用户可选择线性或平方根输出，数字过程变量叠加在4～20mA DC信号上，可供采用HART协议的上位机使用。
5） 阻尼时间常数
时间常数可调，以0.1秒递增，由最小至16.0秒。
6） 环境温度极限
不带液晶表头：-40至85℃，带液晶表头：-30至60℃
安装
1）电源及负载条件
2）HART通讯
①通讯要求：要求有一个最小250Ω电阻
②通讯距离：用多芯双绞线时最大可达1.5km，通讯距离因电缆类型而异。
用下述公式可确定电缆长度
L-长度（m或ft）
R-阻抗（Ω，包括电源阻抗）
C-电缆电容（pF/m或pF/ft）
Cf-最大并联电容（pF/m或pF/ft）
物理规格
1） 接液部分材质
接液膜片：316L不锈钢，哈氏合金C-276，蒙乃尔或钽。
②容室法兰和过程接头：316不锈钢，哈氏合金C或蒙乃尔。
③膜盒垫圈和过程接头垫圈：氟橡胶（还有其他材料可选）。
④排液/排气阀：316不锈钢，哈氏合金C，蒙乃尔。
2）非接液部分材质
①螺栓 ：不锈钢
②电子外壳：低铜合金铝，符合NEMA 4X。
③表盖O型圈：丁腈橡胶
④铭牌和位号牌 ：不锈钢
⑤填充液：硅油或惰性液
