产品名称:

超声波液位计

产品型号: MET-1012系列超声波液位差计
又叫格栅液位计是由我司根据水利水电行业的实际需要,集多年的测控经验自行研发的新一代超声波物位测量仪表。采用先进的嵌入式微处理技术,使其测控仪器达到了高度的数字化和智能化。
联系方式: 0411-87551588 点击这里给我发消息
  • 图例展示
  • 技术参数
  • 产品资料下载
  • 安装视频

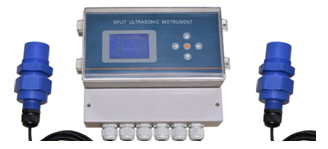

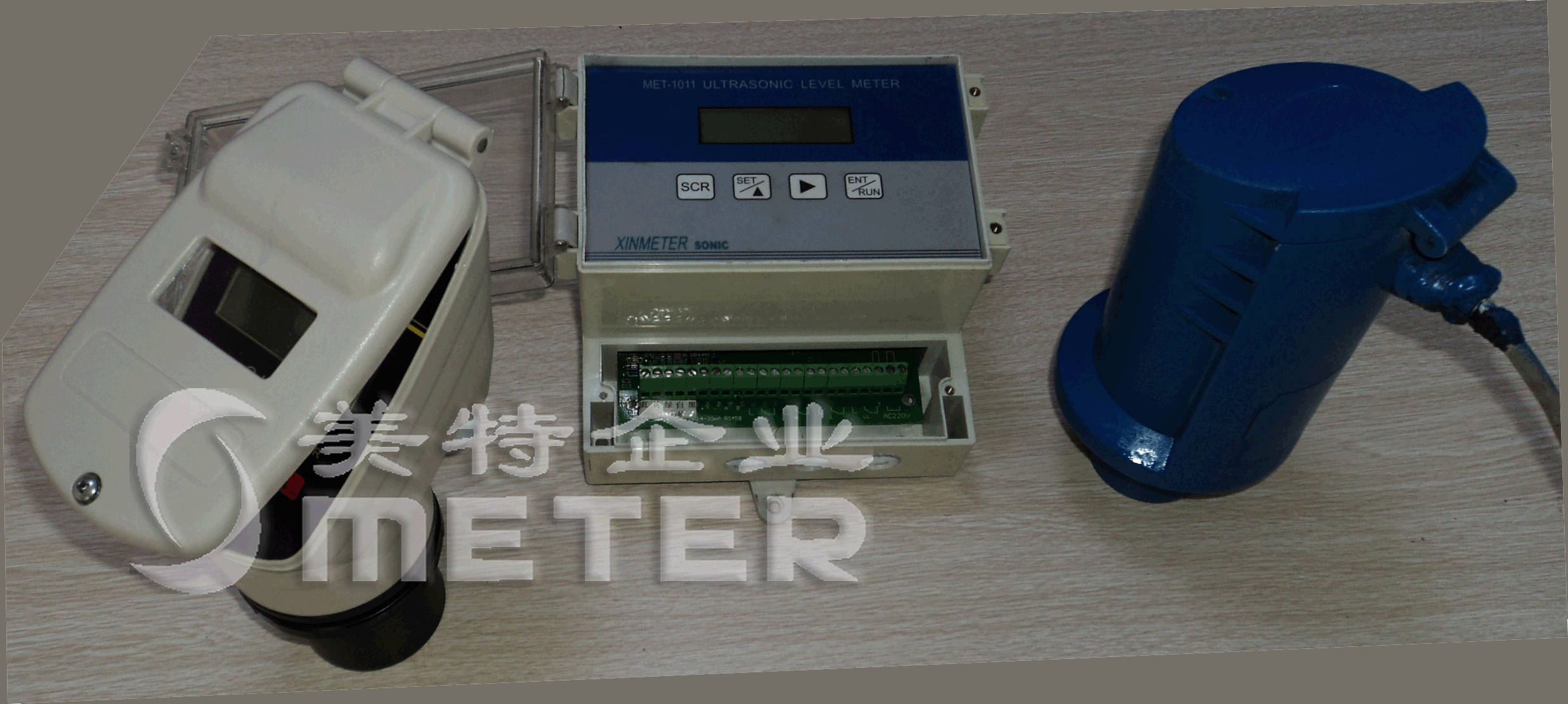

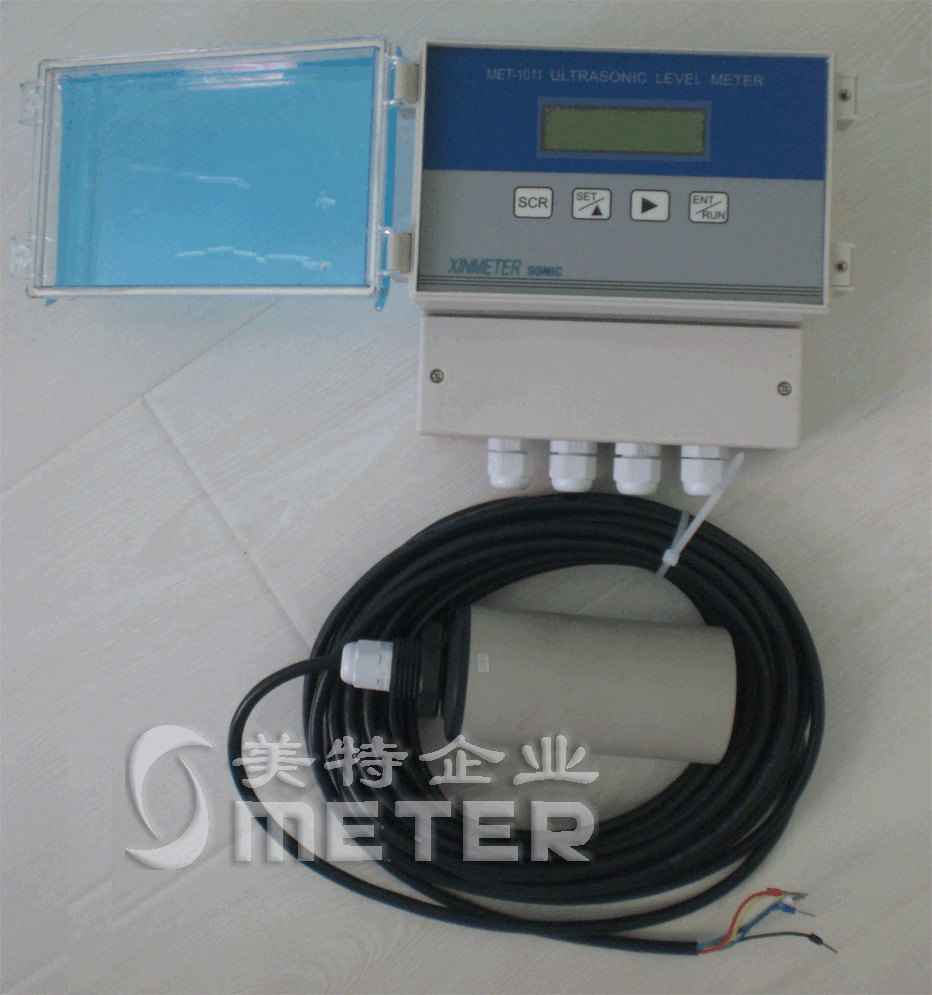

超声波液位计                            超声波液位差计                      分体式超声波液位计


超声波液位差计

MET-1012系列超声波液位差计又叫格栅液位计是由我司根据水利水电行业的实际需要,集多年的测控经验自行研发的新一代超声波物位测量仪表。采用先进的嵌入式微处理技术,使其测控仪器达到了高度的数字化和智能化。它集超声波传感器、伺服电路、温度补偿电路、运算主机为一体的非接触式液位差测量仪器。具有精度高,寿命长,稳定可靠,安装维护方便等特点,广泛应用于江河、湖泊、水闸、船闸等各行业格栅前后液位差测量。

产品原理

超声波物位计工作原理是由超声波换能器(探头)发出高频脉冲声波遇到被测物位(物料)表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示:S=C×T/2.

探头部分发射出超声波,然后被液面反射,探头部分再接收,探头到液(物)面的距离和超声波经过的时间成比例:

hb = CT2 即

距离 [m] = 时间×声速/2 [m]

声速的温度补偿公式:

LU20超声波液位计

LU20超声波液位计

环境声速= 331.5 + 0.6×温度

应用领域

☆水及污水处理

泵房、集水井、生化反应池、沉淀池等

☆电力、矿山

灰浆池、煤浆池、黄油储罐、堆料场或部分移动设备控制等

☆食品工业

酒厂、粮仓、食品材料装盛槽罐等

☆控制系统配套使用

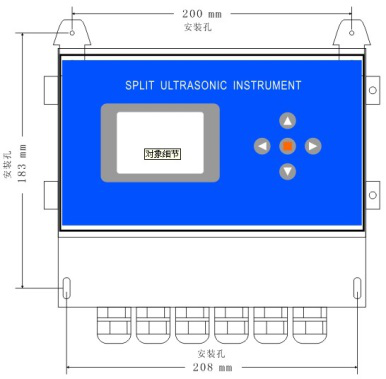

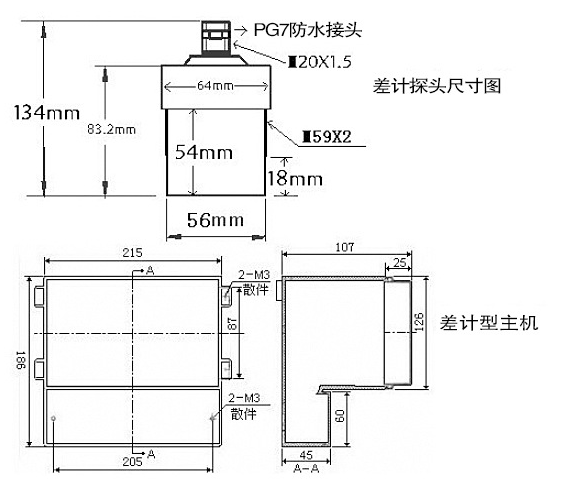

安装示意图

仪表安装:在需要安装仪表的地方固定L型支架,用螺丝将液位仪固定在支架上。

探头安装:

1.探头上是四分或六分外螺纹,可和PVC管或者铁管直接连接。

2.也可将法兰固定在板或支架上,然后将探头固定在法兰上。

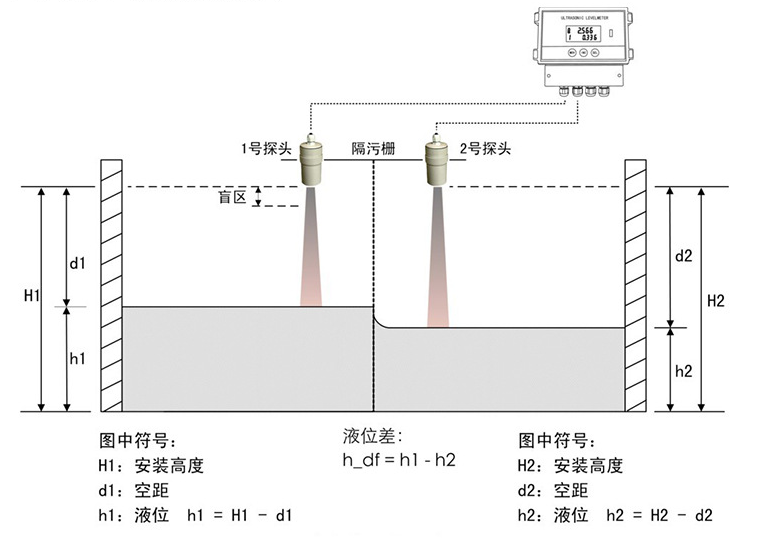

超声波差位计测量示意图

性能指标性能特点

※内置多种算法,适合各种标准水堰

※坚固\稳定的传感器适用恶劣工业场合

※4~20 MA隔离电流输出,可选现场总线

※接口:RS232、RS485

※控制继电器输出,报警继电器输出
