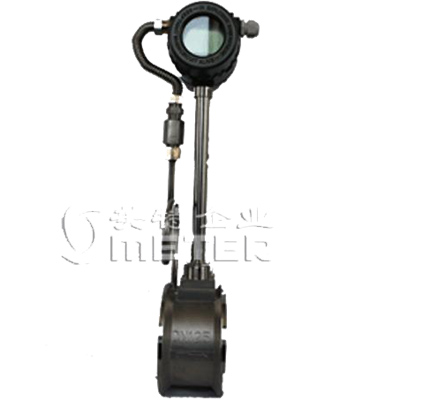

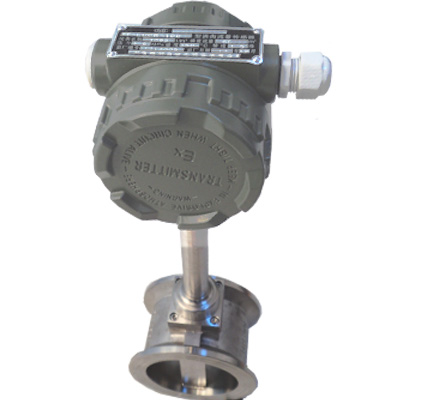

产品名称:

涡街流量计

产品型号: MTLUG系列涡街流量计
涡街流量计是根据卡门涡街理论,利用里流体的自然振动原理,以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。
联系方式: 0411-87551588 点击这里给我发消息
  • 图例展示
  • 技术参数
  • 产品资料下载
  • 安装视频









产品简介及工作原理

    涡街流量计是根据卡门涡街理论,利用里流体的自然振动原理,以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。

    本产品采用独特的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差,噪声大,小信号数据紊乱等问题,并采用了独特的检测探头封装新技术和防护措施,保证了产品的可靠性。

    产品有基本型、差压型、温压补偿一体型三种测量型式,基本型测量单—工况流量信号,差压补偿型直接测量质量流量,温压补偿一体型可同时测量温度、压力、流量信号,经补偿后输出标况体积流量或质量流量。产品有管道式和插入式两种结构型式,可现场显示,也可远距离传输,每种型式都有高温、高压、防腐、防爆等规格,又有整体和分体结构,以适应不同的测量介质和安装环境。

产品特点

■ 结构简单牢固,无可动部件,使用寿命长,压力损失小,运行费用低。

■ 采用抗机械振动,抗冲击和抗脏污的结构新设计。

■ 从检测探头到运放电路实现了高度的互换性和通用性。

■ 电路采用表面贴装工艺,结构紧凑,可靠性高。

■ 按通用操作原则设置菜单,并采用汉字提示,清晰直观,操作简单。

■ 在一定雷诺数范围内,输出信号不受被测介质物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,调换配件后一般无须重新标定仪表系数。

■ 采用精细低功耗的128×64全点阵式LCD显示器,就地显示瞬时流量和累计流量,及补偿测量的温度和压力,显示数据丰富直观。

■ 具有多点线性修正功能,大大提高测量精度。采用高速算法单脉冲逐个脉冲测周期后,逐个进行压缩或展宽计算后仅滞后一个周期输出,达到完全的实时线性补偿,此性能达到世界领先水平。

■ 差压补偿型涡街质量流量计可直接测量质量流量,不受介质组分或干度变化的影响,测量精度更高。

■ 温度压力补偿型内置或外置传感器自动进行温度和压力修正,将工况流量直接转换成质量流量或标准状态下的体积流量,测量简单、精确,12种补偿算法几乎可以满足所有流量补偿要求。

产品应用

本产品具有量程比宽,精度高,安装维护方便和介质适应性广等一系列优点。可广泛应用于石油、化工、冶金、机械、食品、造纸、医药,以及城市管道供热、供水、煤气等行业的各种低粘度液体、气体、蒸汽等单相流体的工艺计量和节能管理。

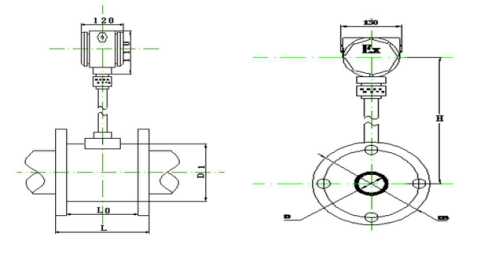

产品主要尺寸及外形



公称

通径

DN

仪表

长度

L

仪表

高度

H

安装法兰

安装螺栓

配管规格

法兰

外径

法兰

厚度

螺栓

孔距

螺栓

孔径

螺栓

数量

螺栓

规格

15

180

415

95

14

65

14

8

M12×60

Φ18×1.5

20

180

420

105

16

75

14

8

M12×60

Φ25×2.5

25

180

425

115

16

85

18

8

M16×60

Φ32×3.5

32

180

435

140

18

100

18

8

M16×70

Φ39×3.5

40

180

435

150

18

110

18

8

M16×70

Φ48×4

50

180

440

165

20

125

18

8

M16×70

Φ59×4.5

65

180

460

185

20

145

18

8

M16×70

Φ74×4.5

80

200

490

200

20

160

18

16

M16×70

Φ89×4.5

100

220

510

220

22

180

18

16

M16×80

Φ109×4.5

125

240

535

250

22

210

18

16

M16×80

Φ134×4.5

150

270

570

285

24

240

22

16

M20×80

Φ159×4.5

200

300

625

340

26

295

22

24

M20×90

Φ219×9

250

320

685

405

28

355

26

24

M24×100

Φ273×11

300

350

710

460

32

410

26

24

M24×100

Φ325×12

350

375

790

520

38

470

26

32

M24×115

Φ377×13

400

400

845

580

42

525

30

32

M27×120

Φ426×13



※注:1、以上参数仅适用于法兰连接式1.6MPa以下压力规格的涡街流量计。

仪表长度为标准型尺寸,带一体化压力补偿型仪表长度相应加长50mm。

法兰连接式涡街流量计出厂时不配带管道法兰和螺栓,用户需另行购买,连接法兰的标准为GB/T9119-2000突面板式平焊钢制管法兰。

安装方式



注意事项

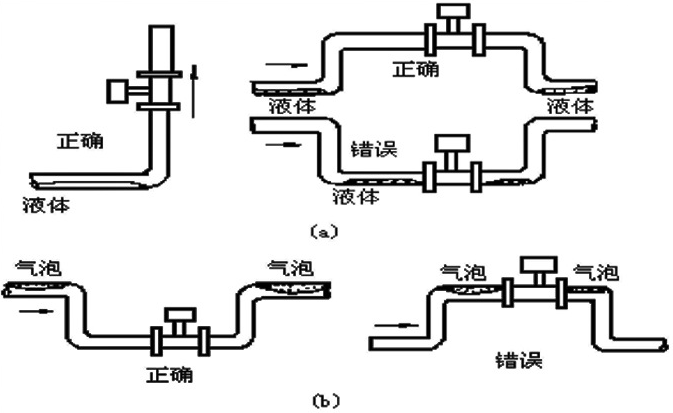

1)安装方向。涡街流量计在管道上可以水平、垂直或倾斜安装,测量液体和气体时应分别采取防止气泡和液滴干扰的措施。测量液体时,还必须保证待测流体充满整个管道。如果是垂直安装,应使液体自下向上流动,以保证管路中总是充满液体。

(2)直管段长度。涡街流量计的直管段长度要求为:上游不小于15D;下游不小于10D。直管段内部要求光滑。

(3)安装漩涡发生体时,应使其轴线与管道轴线垂直。对于三角柱、梯形或柱形发生体应使其底面与管道轴线平行,其夹角最大不应超过5。

(4)涡街流量计对振动很敏感,传感器的安装地点应注意避免机械振动,尤其要避免管道振动。否则应采取减振措施,在传感器上下游ZD处分别设置防振座并加防振垫。

(5)仪表的流向标志应与管内流体的流动方向一致。

测量范围的确定

不同口径的涡街流量计的测量范围是不一样的,即使同一口径流量计,用于不同介质时,它的测量范围也是不一样的。实际可用的测量范围要通过计算来确定,下表提供了三种典型介质在特定条件下的流量范围
