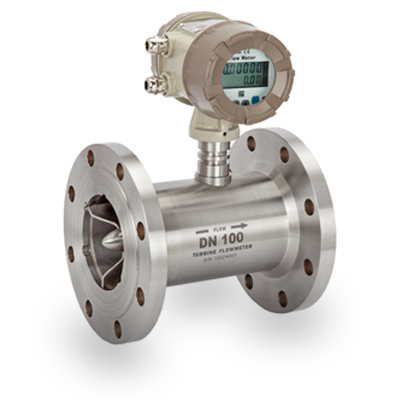

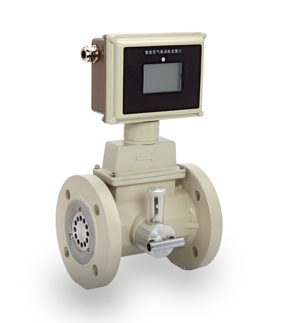

产品简介

MTLWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等

特点的新一带涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、

2Cr13及刚玉AI2O3、硬质合金不起腐蚀作用，且无纤维、科类等杂质，

工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于

5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊

功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。

工作原理

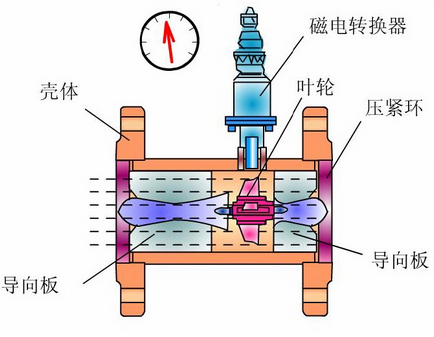

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电

脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k

f——脉冲频率[Hz]；

k——传感器的仪表系数[1/m]，由校验单给出。若以[1/L]为单位Q=3.6×f/k

Q——流体的瞬时流量（工作状态下）[m3/h]；

3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

产品特点

■ 高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；

■ 重复性好，短期重复性可达0.05~0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；

■ 输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；

■ 可获得很高的频率信号（3~4kHz),信号分辨力强；

■ 范围度宽，中大口径可达1:20，小口径为1:10；

■ 结构紧凑轻巧，安装维护方便，流通能力大；

■ 适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

■ 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，如低温型、双向型、井下型、混砂专用型等；

■ 可制成插入式，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

产品应用

适用各种自来水，纯净水，甲醇，乙醇，酒精，柴油，食用油，化工原料等液体。

产品结构

安装方式

1.安装尺寸

传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见下图，安装尺寸见下表

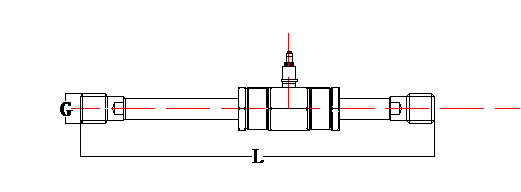

DN4~DN10螺纹连接型涡轮流量传感器（含直管段部分）尺寸图

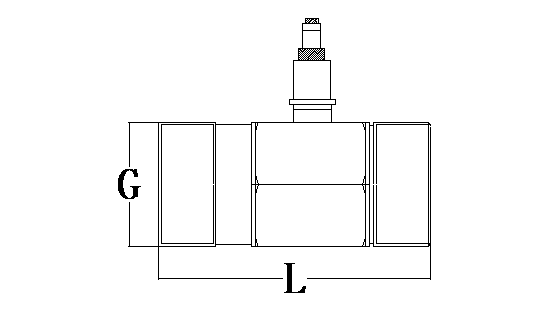

DN15~DN40螺纹连接型涡轮流量传感器尺寸图

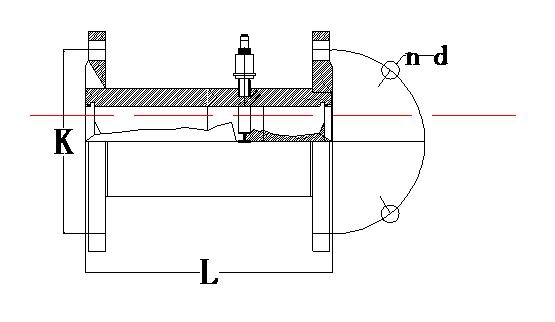

DN15~DN200法兰连接型涡轮流量传感器尺寸图

涡轮流量传感器尺寸图

公称通径（mm)	L(mm)	G	K(mm)	d(mm)	n(孔数）
4	225	G1/2
6	225	G1/2
10	345	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150	G5/2	Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

2.安装注意

（1）保证满管

在任何情况下，管道完全必须充满液体，否则流量显示将会受到影响，导致测量误差。

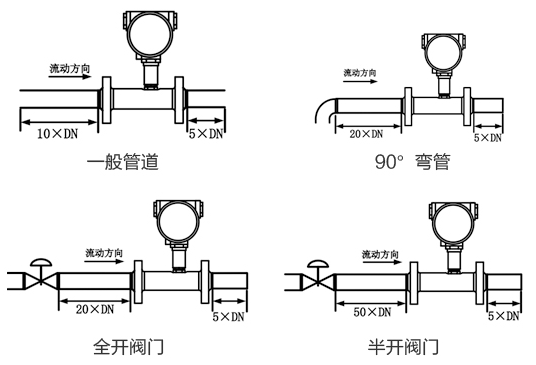

（2）直管段的要求

（3）避免气泡

如果有气泡进入测量管，测量管显示极可能会受影响，导致测量误差。

注意事项

1、涡轮流量计使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。

2、涡轮流量计在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门，严禁传感器处于无液体状态时受到高速流体的冲击。

3、涡轮流量计的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。

4、涡轮流量计不使用时，应清洗内部液体，且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。

5、配套的过滤器应定期清洗，不用时，应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。

6、传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管。）

7、在涡轮流量计安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分，排除故障。

技术参数

执行标准	涡轮流量传感器（JB/T9246-1999)
仪表口径（mm) 及连接方式	4、6、10、15、20、25、32、40采用螺纹连接（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10 1:15 1:20
传感器材质	304不锈钢、316（L）不锈钢等
使用条件	介质温度：-20℃~+120℃ 环境温度：-20℃~+60℃相对湿度：5%~90%
信号输出功能	脉冲信号：4~20mA信号
通讯输出功能	RS485通讯、HART协议等
工作电源	外供电：+24V DC±15%,波纹≤±5%，适用于4~20mA输出、脉冲输出、RS485等内电源：1组3.0V 10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
防爆等级	ExiallCT4或ExdiiBT6
防护等级	IP65或更高（可订制）

安装尺寸

仪表口径（mm)	正常流量范围（ｍ³/h）	扩展流量范围（ｍ³/h）	常规连接方式与耐压等级	特制耐压等（MPa) (法兰夹装）
DN4	0.04~0.25	0.04~0.4	螺纹连接/6.3MPa	10、16、25
DN6	0.1~0.6	0.06~0.6	螺纹连接/6.3MPa	10、16、25
DN10	0.2~1.2	0.15~1.5	螺纹连接/6.3MPa	10、16、25
DN15	0.6~6	0.4~8	螺纹连接/6.3MPa	4.0、6.3、10、16、25
DN15	0.6~6	0.4~8	法兰连接2.5MPa	4.0、6.3、10、16、25
DN20	0.8~8	0.45~9	螺纹连接/6.3MPa	4.0、6.3、10、16、25
DN20	0.8~8	0.45~9	法兰连接2.5MPa	4.0、6.3、10、16、25
DN25	1~10	0.5~10	螺纹连接/6.3MPa	4.0、6.3、10、16、25
DN25	1~10	0.5~10	法兰连接2.5MPa	4.0、6.3、10、16、25
DN32	1.5~15	0.8~15	螺纹连接/6.3MPa	4.0、6.3、10、16、25
DN32	1.5~15	0.8~15	法兰连接2.5MPa	4.0、6.3、10、16、25
DN40	2~20	1~20	螺纹连接/6.3MPa	4.0、6.3、10、16、25
DN40	2~20	1~20	法兰连接2.5MPa	4.0、6.3、10、16、25
DN50	4~40	2~40	法兰连接2.5MPa	4.0、6.3、10、16、25
DN65	7~70	4~70	法兰连接2.5MPa	4.0、6.3、10、16、25
DN80	10~100	5~100	法兰连接2.5MPa	4.0、6.3、10、16、25
DN100	20~200	10~200	法兰连接1.6MPa	2.5、4.0、6.3、10、16、25
DN125	25~250	13~250	法兰连接1.6MPa	4.0、6.3、10、16、25
DN150	30~300	15~300	法兰连接1.6MPa	4.0、6.3、10、16、25
DN200	80~800	40~800	法兰连接1.6MPa	4.0、6.3、10、16、25
