孔板节流装置安装方式

发布日期：2020/12/8 9:50:51 发布人员：欣美特

孔板节流装置的安装正确与否，直接影响到测量精度。为此介绍几种安装范围例，以供参考。

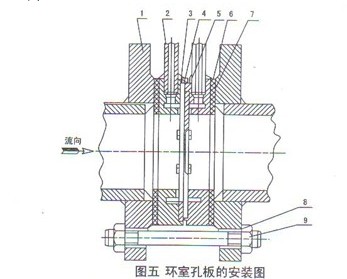

环室孔板的安装，如图所示。导压管规格为高压Ф20*6低压Ф14*2无缝钢管。

环室孔板流量计安装示意图

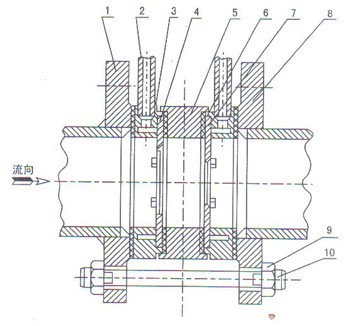

双重孔板的安装如图所示，导压管规格为高压Ф20*6低压Ф14*2的无缝钢管。

双重孔板流量计安装示意图

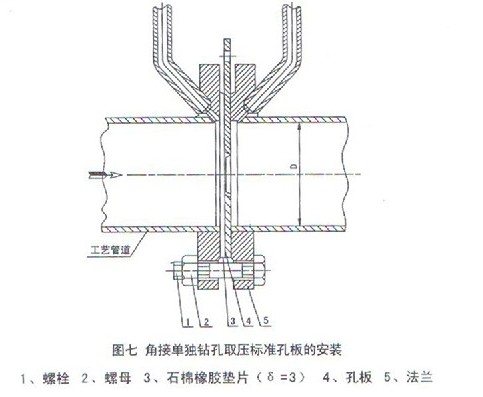

角接单独钻孔取压标准孔板的安装如图所示，导压管规格为Ф20*6的无缝钢管。

角接单独钻孔取压标准孔板安装示意图
