雷达物位计的安装及使用注意要点

      雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大、有惰性气体及挥发存在的场合。该系列产品采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。

一、雷达物位计的测量原理

       雷达物位计通过天线系统发射能量很低的极短的微波脉冲并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号，并且利用一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。

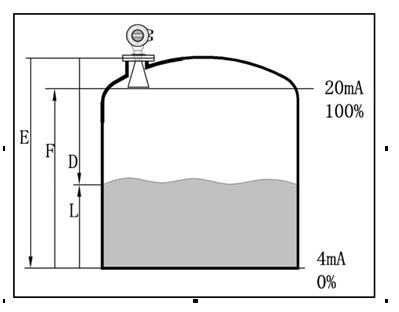

      天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：

D=C×T/2

其中C为光速

因空罐的距离E已知，则物位L为：

L=E-D

     通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境，对应于4－20mA输出。

二、安装和使用注意事项

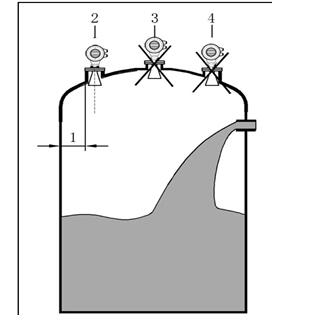

1、安装说明(见下图)

* 推荐距离（1）

墙至安装短管的外壁：

     离罐壁为罐直径1/6处，最小距离为200mm。

* 不能安装在入料口的上方（4）。

* 不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。

*如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。

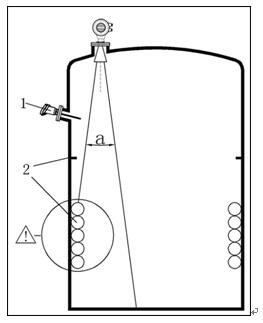

2、罐内安装(见下图)

* 在信号波束内，应避免有如下安装物（1）：例如限位开关，温度传感器等。

* 对称装置（2），如真空环，加热线圈，挡板等等。

*如果罐内有（1）（2）干涉物件，应采用导波管进行测量。

3、小窍门

* 天线尺寸：天线越大，波束角越小，干扰回波将越弱。

* 天线调整：将天线调整到最佳测量位置。

*导波管：导波管用来避免干扰回波。

4、注意要点

* 物位计的雷达天线不可向罐壁倾斜。

* 为了使温度影响最小化，在对接法兰的连接处必须使用弹簧垫圈。

* 杆式天线必须伸出安装短管。

*垂直放置杆式天线，不要让雷达束指向罐壁。

* 当喇叭长度小于安装短管长度时，应使用天线延伸管。

* 如果喇叭直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。

* 焊接时，不能产生凸点或凸缘。将法兰和测量管对齐固定，然后焊接。焊接不要穿透测量管管壁,管内壁必须保持平滑，一定要小心的除去焊缝和不平滑的地方，否则会造成很强的虚假回波。
