涡轮流量计安装要求及注意事项

（1）安装场所

   涡轮流量计传感器应安装在便于维修，管道无振动、无强磁干扰与热辐射影响的场所。安装在室外时，应有避直射阳光和放雨淋的措施。

（2）安装要求及注意事项

   涡轮流量计水平安装的传感器要求管道不应有目测可觉察的倾斜（5°以内）垂直安装的传感器管道垂直偏差应小于5°，流体方向应有下向上。

   不能停流的场所，应加装旁通和截止阀。

若流体含有杂质，则应在上游侧装过滤器；若含有气体，则应在上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。

   流量调节阀应装在传感器下游，上游的截止阀在测量时应全开，且都不得产生振动和外泄。对于可能产生逆向流的流程应加止回阀以防流体反向流动。

   传感器应与管道同心，密封垫圈不得凸入管路。传感器不应再水平管线的最高点，以免管线内聚集的气体（如停流时混入空气）停留在传感器处，不易排出而影响测量。

   传感器前后管道应支撑牢靠，不产生振动。对易凝结流体要对传感器及其前后管道采取保温措施。

   传输电缆常用双芯或三芯带屏蔽信号电缆，屏蔽信号电缆最好在显示仪表（流量积算仪或流量计算控制仪）端接地，传输路径不应与动力电源线平行，也不要敷设在动力电源线集中的区域。

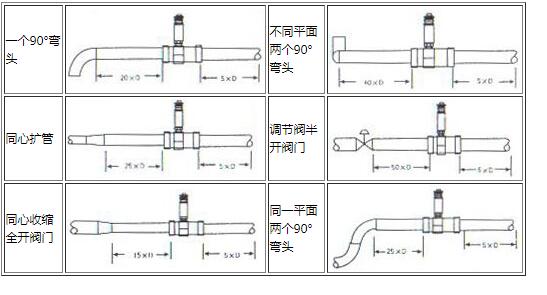

涡轮流量计安装直管段要求:
